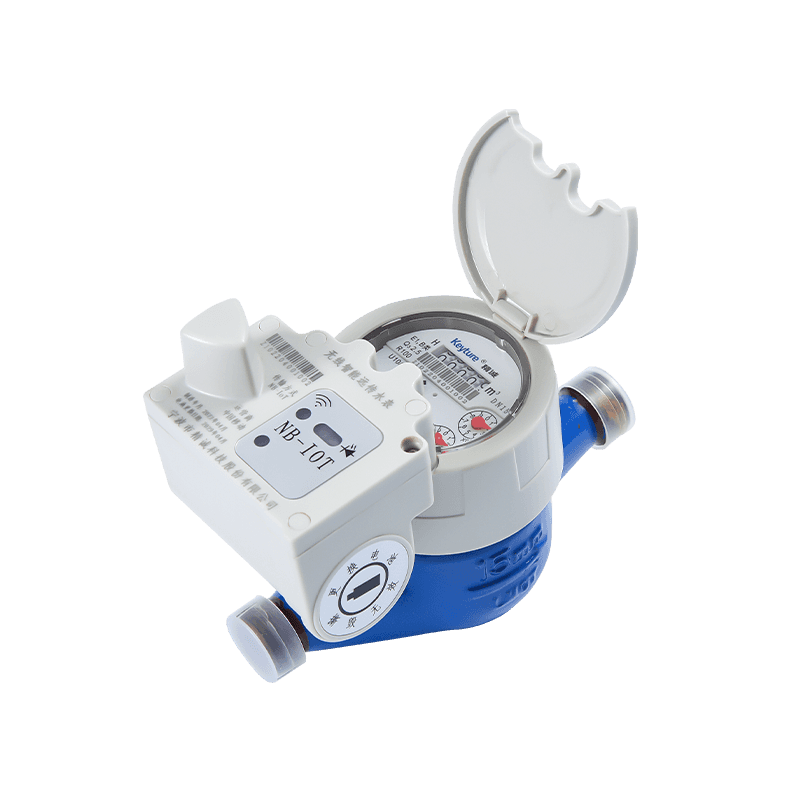

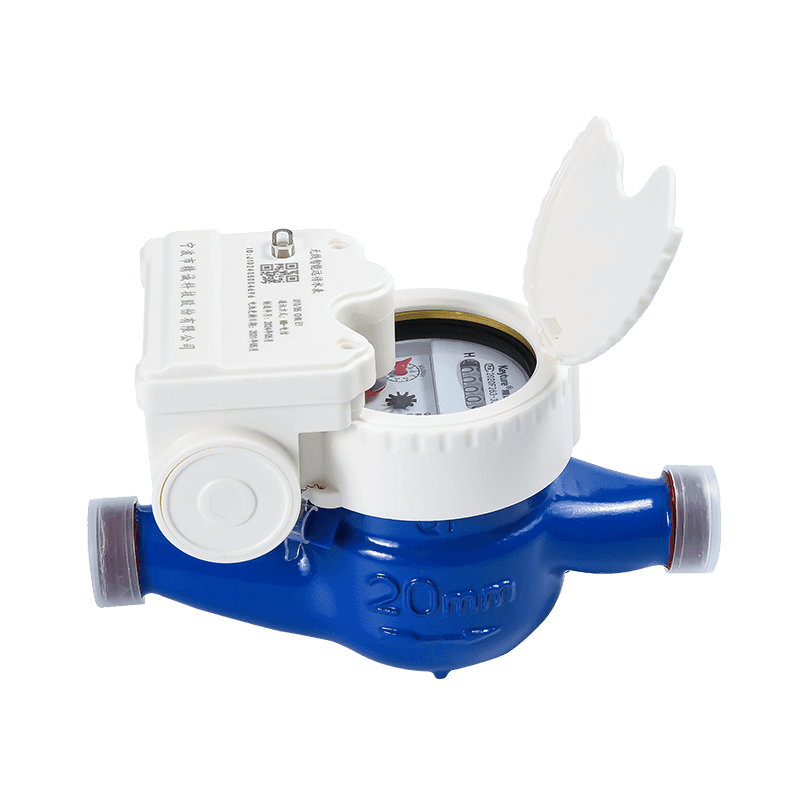

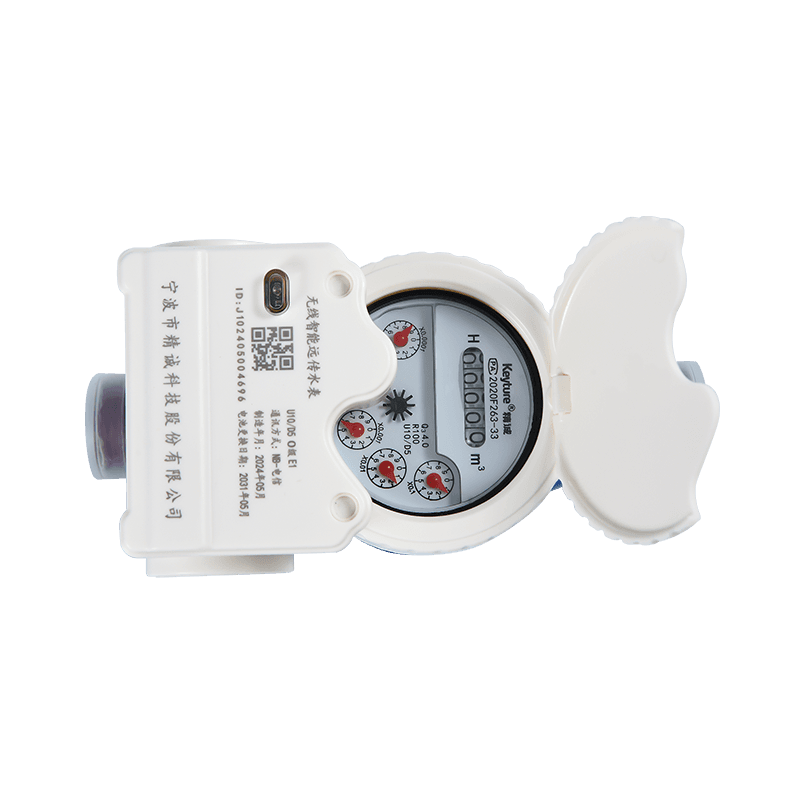

KM01-01
이 일련의 제품은 정비부 부품을 지능형 모듈과 완전히 분리하고 NB \ lora 인터넷을 통해 물 소비를 업로드하는 무선 원격 물 미터입니다. 통신 모듈은베이스 워터 미터에 직접 설치됩니다. 설치 요구 사항은 간단하고 프로세스가 빠릅니다. 워터 미터는 전자 모듈을 방해하지 않고 영향을 미치지 않는 독립적 인 읽기 포인터를 채택합니다 .
설명
1. 기능
● 멀티 제트 베인 휠.
● 습식 유형 레지스터, 높은 감도, 글리세린 밀봉 다이얼은 장기적인 명확한 판독 값을 보장합니다.
● 분할 유형, 별도의 밀봉 구조, 교체 및 유지 관리, 댐핑 방지, IP68.
● 교체 가능한 배터리 챔버 설계.
● 안정적인 NB \ 엘ORA 인터넷 신호 전송 기술을 채택하십시오.
● 1L, 10L, 100L에 따라 물 소비를 수집하십시오.
● 재료 : 철, 플라스틱, 황동, 스테인리스.
● 리드 씰 및 먼지 방지 덮개가 제공됩니다.
● 기후 및 EMC 클래스 B \ O, E1.
2. 전자 매개 변수
| Datacomms | 정적 전류 | 보고서 | 작동 주파수 | 전송 된 전력 | 민감도를받습니다 |
| 로라 | 25μa | 비기성 | 470-510M시간z | ≤20dBm | -136 1dbm |
| NB-LOT | 15μa | 비기성 | B1, B2, B5, B8, NB-LOT | ≤23dBm | -131 1dbm |

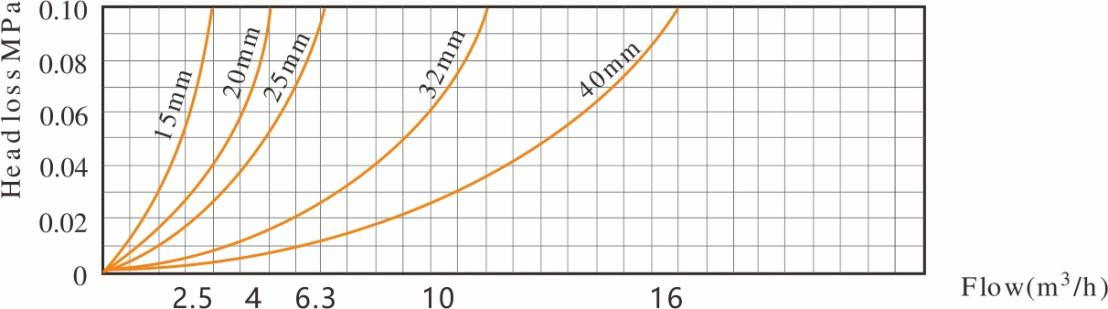

3. 헤드 손실 곡선

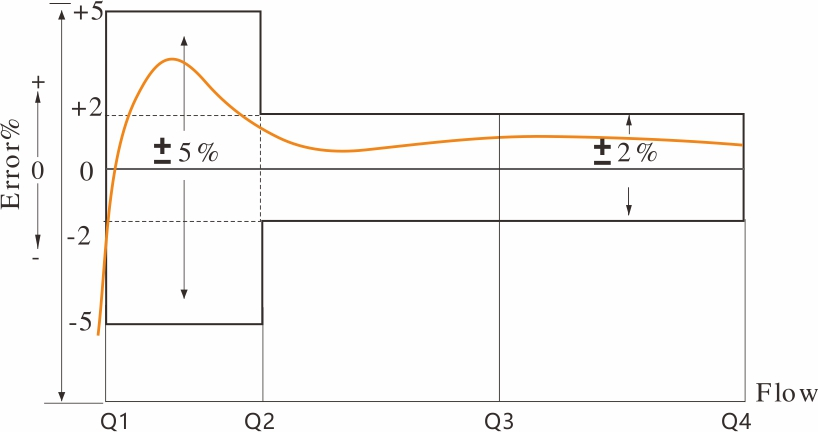

4. 정확도 오류 곡선

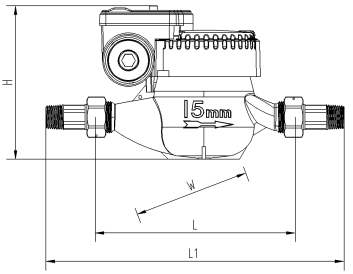

5. 설치 치수
| 항목 번호 | LXSw-15 | LXSW-20 | LXSW-25 | |
| L1 | mm | 260 | 295/300 | 346 |
| L | mm | 165 | 190/195 | 225 |
| H | mm | 130/140 | 130/140 | 140 |
| W | mm | 100 | 100 | 100 |
| 연결 스레드 | D (MM) | G3/4 " | G1 " | G1 1/4 " |
| D (MM) | R1/2 | R3/4 | R1 | |
| 무게 | Unionskg와 함께 |
|
|
|
| 노조없이 (kg) | 1.3 | 1.5 | 2.0 | |
6. 주요 기술 매개 변수
| 모델 번호 | LXSW-15 | LXSW-20 | LXSW-25 |
|
| |||||
| 공칭 직경 (DN) [MM] | 15 | 20 | 25 | 32 | 40 | |||||
| 비율 Q3/Q1 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 |
| 과부하 유량 (Q4) [m³/h] | 3.125 | 3.125 | 5 | 5 | 7.875 | 7.875 | 12.5 | 12.5 | 20 | 20 |
| 영구 유량 (Q3) [m³/h] | 2.5 | 2.5 | 4 | 4 | 6.3 | 6.3 | 10 | 10 | 16 | 16 |
| 전이 유량 (Q2) [M³/h] | 0.05 | 0.04 | 0.08 | 0.064 | 0.126 | 0.1 | 0.2 | 0.16 | 0.32 | 0.256 |
| 최소 유량 (Q1) [m³/h] | 0.032 | 0.025 | 0.05 | 0.04 | 0.08 | 0.063 | 0.125 | 0.1 | 0.2 | 0.16 |
| 정확도 클래스 | 2 | |||||||||
| 낮은 유량 영역 (mpeι)의 최대 허용 오차 | ± 5% | |||||||||
| 상한 유량 영역 (MPEμ)의 최대 허용 오차 | 온도 ≤30 ℃ 인 물의 경우 ± 2% | |||||||||
| 온도 클래스 | T30, T50 | |||||||||
| 수압 클래스 | 지도 16 | |||||||||
| 압력 손실 클래스 | p63 | |||||||||
| 표시 범위 [M³] | 99 999 | |||||||||
| 표시 장치의 해상도 [M³] | 0.00005 | |||||||||
| 흐름 프로파일 감도 클래스 | U10 D5 | |||||||||
| 방향 제한 | 수평 | |||||||||
